Parameter	Parametri
Specifikacije delovanja
Število kanalov	Eno/dvojni kanal
Dinamični razpon (dB)	> 40
Razpon valovne dolžine (nm)	1020~1650
Natančnost merjenja	Manj ali enako ±0,2dB (PER:0~30dB, Pi Večje ali enako 10μW) Manj ali enako ±0,3dB (PER:31~35dB, Pi Večje ali enako 10μW) Manjši ali enak ±0,5 dB (PER: 36~40 dB, Pi Večji ali enak 100 μW)
Razpon vhodne moči (μW)	0.01~2000
Efektivna ločljivost (dB)	0.03
Električni/mehanski vmesnik
Hitrost posodabljanja podatkov (odčitki/kanal/s)	1~2
Napajanje (V, Hz)	220, 50, AC
Optični priključek	FC/PC
Delovna temperatura (stopinja)	10 – 40

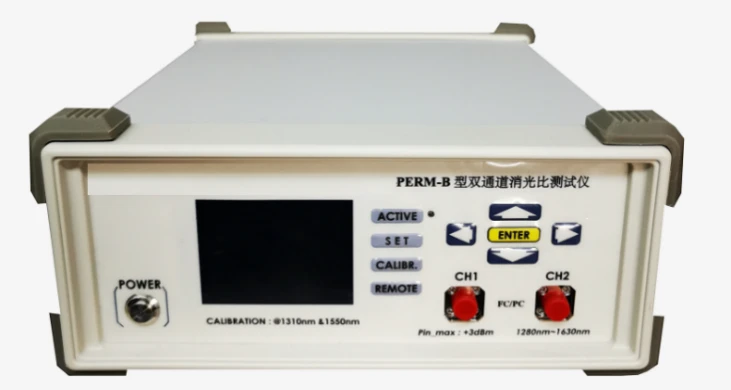

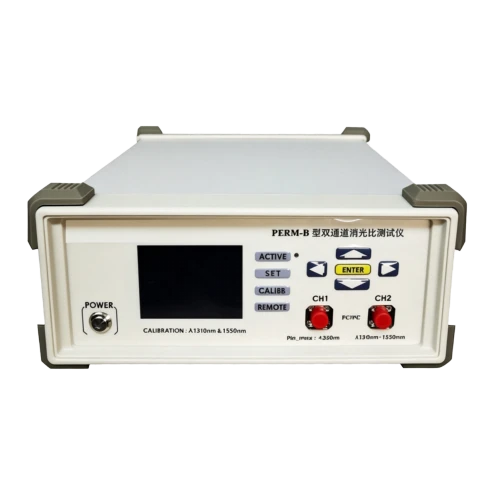

Eno/dvo{0}}kanalni merilnik ekstinkcijskega razmerja serije PERM lahko neodvisno izvede preizkus polarizacijskega ekstinkcijskega razmerja, preskus optične moči, digitalno kalibracijo, samodejno izbiro obsega. Na voljo je vmesnik USB(RS232) za povezavo z računalnikom ali sistemom za izvedbo proizvodnje (MES) in je primeren za zbiranje in nalaganje podatkov. Široko se uporablja pri testiranju optične komunikacijske opreme, optičnih vlaken, optičnih pasivnih naprav in optično aktivnih naprav, širok razpon moči, visoka natančnost testiranja, stroškovno-učinkovit in zanesljiv.



Specifikacije

Delovanje

Nastavitve parametrov

Parametrični	Enote	Specifikacije
Številka kanala	Eno/dvojni kanal
PER dinamično območje	dB	＞40
Razpon valovnih dolžin	nm	1020~1650
PER natančnost	dB	Manjše ali enako ±0,2 (PER:0~30dB, Pi Večje ali enako 10uW)
	dB	Manj ali enako ±0,3 (PER:31~35dB, Pin Večji ali enak 10uW)
	dB	Manj ali enako ±0,5 (PER:36~40dB, Pin Večji ali enak 100uW)
Razpon vhodne moči	uW	0.01~2000
Učinkovita ločljivost	dB	0.03
Hitrost posodabljanja podatkov	Časi/kanal/sekunda	1~2
Optični priključek		FC/PC
Napajanje		AC 220V
Delovna temperatura	stopnja	10-40

Kliknite 'AKTIVNO' da omogočite napravo, pritisnite 'NASTAVI' za vstop v vmesnik za nastavitev parametrov:

1.Kanal:

En CHDva CH

2. valovna dolžina:

1310nm1550nm

3. Testni način:

Način1Način2

Način3

Z gumboma gor in dol izberite želene parametre in kliknite gumb 'Enter', da izberete želene parametre. Zaporedoma nastavite delovni kanal, delovno valovno dolžino in način merjenja. Po nastavitvi delovnih parametrov ponovno kliknite "NASTAVI", da dokončate nastavitve parametrov.



Način merjenja

Da bi uporabniku olajšali obdelavo in beleženje podatkov, lahko naprava omogoča tri načine merjenja in prikaza: klasični način, način ekstremnih vrednosti in način napajanja.



1) Klasični način:

Eno{0}}kanalni način Dvo{1}}kanalni način



2) Model ekstremne vrednosti:

Eno{0}}kanalni način Dvo{1}}kanalni način



3) Način napajanja

Eno/dvojni kanal

V klasičnem načinu lahko neposredno odčitate realno{0}}razmerje ugasnitve in vrednost moči vsakega kanala, kar je način, ki ga stranke najpogosteje uporabljajo; Način ekstremne vrednosti prikaže samo vrednost polarizacijskega ekstinkcijskega razmerja, lahko pa izmeri najvišje in najmanjše vrednosti ekstinkcijskega razmerja v določenem časovnem obdobju, kar je priročno za stranke, da spremljajo dolgo-časovno stabilnost testirane naprave; Način moči strankam zagotavlja sredstvo za merjenje razmerja moči snopa, pri čemer je P1/P2 razmerje snopa. Tri načine lahko nastavite prek "SET" za prosto preklapljanje.



Kalibracija instrumenta

Če želite izboljšati natančnost, odprite funkcijo umerjanja merilnika ekstinkcijskega razmerja, kliknite »CALIBR«. v način za umerjanje vnesite geslo, velikost številke lahko prilagodite z gumboma gor in dol, po posredovanju gesla vstopite v meni za umerjanje. Zaradi stabilnosti in natančnosti instrumenta funkcija kalibracije trenutno ni odprta za stranke. Če stranke potrebujejo, se obrnite na nas.



Daljinski upravljalnik

Da bi stranki olajšali oddaljeno in samodejno pridobivanje podatkov, je instrument rezerviran tudi za serijska vrata USB, parametre serijskih vrat lahko nastavite prek gumba na plošči: "DALJINSKO", kontaktirajte nas za pridobitev komunikacijskih protokolov.



Varnost

Za podaljšanje življenjske dobe instrumenta je naprava nastavljena s funkcijo zaščite pred samodejnim izklopom, v neprekinjenem 10-sekundnem stanju brez svetlobe naprava samodejno ustavi meritev, do katere lahko dostopate po svetlobnem signalu, da ponovno -kliknete gumb 'AKTIVNO' za običajno meritev.



Previdnostni ukrepi

1). Poskusite ohraniti vhodno napetost čim bolj stabilno med delovnim procesom opreme in lahko dodate regulator napajanja, kar prispeva k podaljšanju življenjske dobe instrumenta.

2). Ko je instrument vklopljen, je treba najprej priključiti napajalni kabel in šele nato optični vhodni signal.

3). Ko je treba instrument izklopiti, je treba najprej izklopiti vhodni signal in nato izključiti napajalni kabel.

4). Med uporabo je treba paziti na čistočo konektorjev za optična vlakna, da ne bi vplivali na natančnost merjenja instrumenta.

5). Opremo je treba vzdrževati suho in čisto, pozornost pa je treba posvetiti tudi zaščiti zunanje površine instrumenta, da se izognete praskam s trdimi predmeti. V vroči sezoni ali v vlažnem podnebju je treba pozornost nameniti prezračevanju in odvajanju toplote.
